Live2D 影片逐幀分析：從像素推回 Rigging 結構

這次我用兩段公開的 Live2D 展示影片做練習：一段集中在短裙裙襬，另一段是全身模型 showcase。目標不是重建原模型，也不是猜出 Cubism 專案裡的真實參數，而是回答一個比較實用的問題：

如果只能看到渲染後的影片，可以從哪些變化推回 rigging 結構？

結論先說：有用，但要把它當成 proxy。影片能告訴我們哪些部位有相對位移、哪些變形可能被拆成獨立參數、哪些區域需要 physics 或多層 deformer；它不能直接取代原始 .cmo3 或 Cubism 參數表。

分析方式

流程很單純：

1. 從 X 貼文解析影片並下載。
2. 用 CDP 開頁保存上下文截圖。
3. 把影片逐幀讀入，針對模型區域切 ROI。
4. 用顏色、亮度或白底差異做 segmentation。
5. 每幀量輪廓、bbox、中心點、區域寬度、frame diff energy。

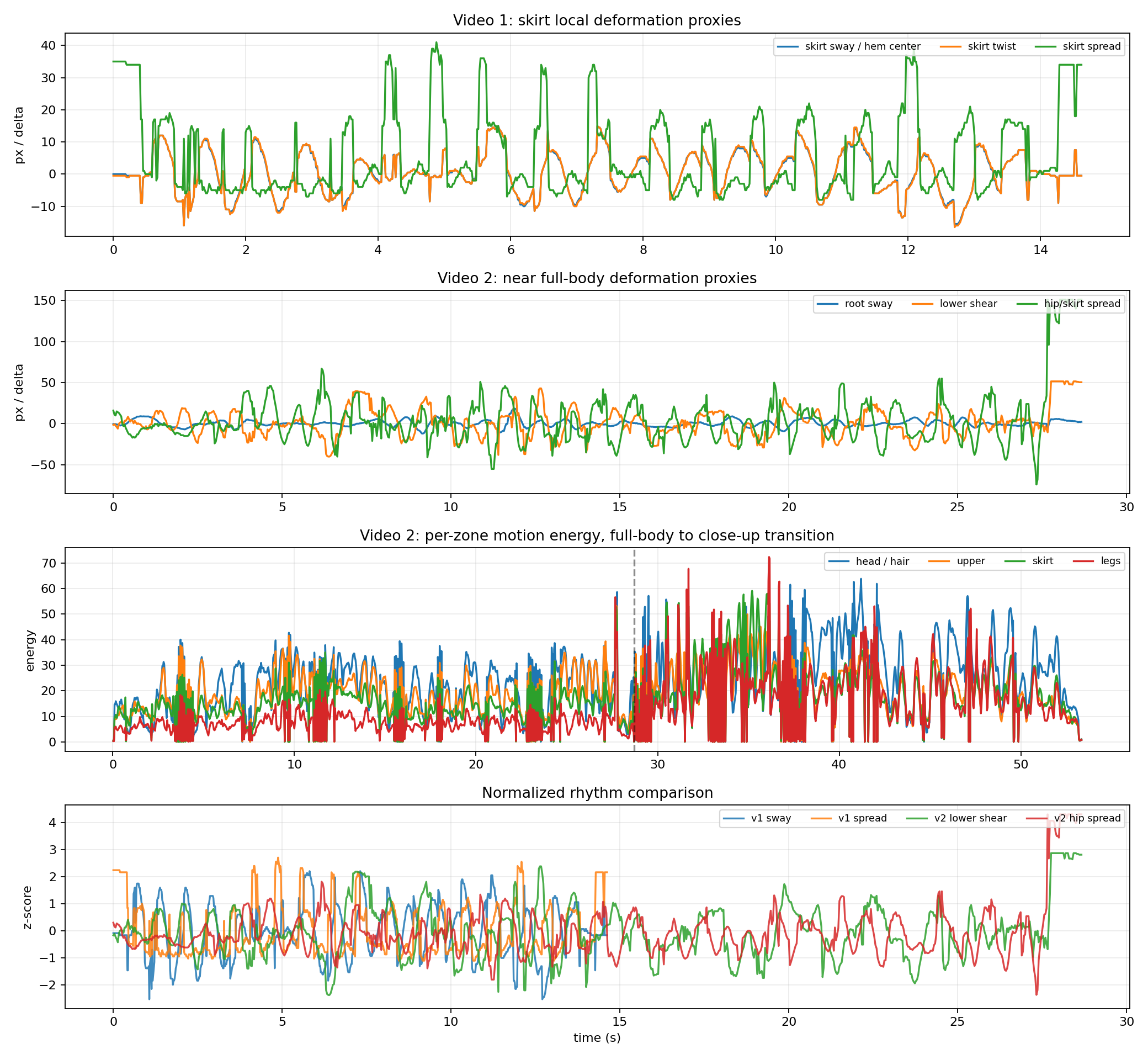

6. 把這些數值轉成 proxy curves，再對照 keyframe sheet。

Clip A：裙襬局部變形

第一段影片很適合看單一問題：短裙下緣怎麼擺動、展開、扭轉。

逐幀追蹤後的主要數值：

Proxy	觀察範圍	意義
hem_center_delta	-16px 到 +15px	裙襬下緣左右擺動
hem_width_delta	-8px 到 +41px	下緣展開與收合
twist_px_delta	-16.5px 到 +15px	下緣相對上緣的水平扭轉
skirt_area_delta	約 -2399 到 +2396	可見面積變化

最關鍵的是 sway 和 twist 幾乎同步，相關係數約 1.00。這代表影片裡看到的不是整片裙子平移，而是下緣相對腰線做剪切。腰線附近保持穩定，下緣和荷葉邊承擔較大的位移。

相反地，spread 和 abs(sway) 的直接相關很弱，表示展開不只是「左右擺越大就越開」的線性結果。它比較像另外一個 flare / panel 參數，偶爾在極端姿勢或手動 scrub 時被拉開。

我會把這類裙子拆成：

• WRP_Skirt_Base：腰線附近，負責錨定，不做大幅左右漂移。
• WRP_Skirt_Lower：下緣剪切與 sway。
• WRP_Skirt_Panel_L/R：左右布片不對稱展開。
• WRP_Skirt_Fril_L/R：荷葉邊細節，適合接小幅 physics。

參數則不要全部塞進一個 ParamSkirtX。比較穩的拆法是：

• ParamSkirtSwingX：主控下緣左右剪切。
• ParamSkirtSpread：主控裙襬寬度、外擴、布片打開。
• ParamSkirtTwist：如果左右布片摺疊很明顯，再獨立出來；否則可由 panel deformer 吸收。

這裡學到的重點是：裙襬的好看不只來自左右擺，而是上緣穩、下緣大、邊緣慢半拍。

Clip B：全身 showcase

第二段影片比較複雜。前半是近全身展示，後半切到腿部、胸口、臉部 close-up。因此我只把 0.0s-28.7s 當成全身段來看，後段只看局部動態能量。

近全身段的主要 proxy：

Proxy	相對中位數範圍	意義
center_x	-12px 到 +18.5px	全身 root 左右位移
lower_shear_px	-40px 到 +51.5px	下半身相對腰線的剪切
hip_width	-74px 到 +151px	裙 / 髖部外擴
bbox_h	-43px 到 +59px	scale / camera crop proxy

這組數字很清楚：root sway 其實不大，但 lower shear 很大。也就是說，全身展示的活感不是靠整個模型左右搖，而是靠階層差：

• root 只做小幅 pose center。
• torso / hip 有相對位移。
• skirt panel 和外層布料再放大動作。
• 頭髮、袖子、裝飾層用延遲補出次級動作。

我另外把 silhouette 粗分成 head / upper / skirt / legs 四區，量 frame-diff energy。中位數如下：

段落	Head / Hair	Upper	Skirt	Legs
近全身	21.47	17.17	13.48	7.00
Close-up	28.79	21.86	19.83	18.50

全身段裡頭髮能量是腿部的約 3.07x。這說明大型側髮不是裝飾貼圖，而是模型生命感的主動來源之一。實作時應該拆成 main mass 和 detail locks：

• WRP_Hair_Main_L/R/Back：大髮束，延遲較重。
• WRP_Hair_Detail：前髮、小髮束，延遲較輕。
• WRP_Hair_Shadow：陰影和遮擋要跟著主髮束，但幅度小一點。

兩段放在一起看

這兩段影片的共同訊息是：Live2D 的變形不是「一個參數拉一整塊」。比較好的模型通常有三層節奏：

1. Root 層：小幅、穩定、負責姿勢方向。
2. Body / Cloth 層：相對 root 有更大的剪切和展開。
3. Detail / Physics 層：髮尾、荷葉邊、袖口、裝飾物延遲回位。

對 Cubism 來說，這可以整理成一組基本 hierarchy：

WRP_Body_Root
  WRP_Torso
    WRP_Chest
    WRP_Sleeve_L / WRP_Sleeve_R
  WRP_Hip
    WRP_Skirt_Base
      WRP_Skirt_Panel_L
      WRP_Skirt_Panel_R
      WRP_Skirt_Fril_L / WRP_Skirt_Fril_R
  WRP_Head
    WRP_Face_Expression
    WRP_Hair_Main
      WRP_Hair_Detail

參數上則可拆成：

• ParamBodyAngleX/Y/Z：全身 pose 與 torso 傾斜。
• ParamHipShiftX：腰到髖部的 counter motion。
• ParamSkirtSwingX：裙襬下緣剪切。
• ParamSkirtSpread：裙襬外擴與布片展開。
• ParamHairFront/Side/Back：物理輸出或 keyform driven 的髮束跟隨。
• ParamBreath：胸口、衣料陰影、袖子 anchor 的小幅同步變化。
• ParamEyeSmile / EyeOpen / MouthOpen / MouthForm：close-up 時真正能被看見的表情 payoff。

實作時的驗收點

如果我要用這次觀察回頭做自己的模型，我會這樣驗收：

• root 左右位移不要太大，否則會像整張圖在漂。
• 下緣、髮尾、袖口的振幅要比錨點大。
• spread 不要完全綁死在 sway 上，否則布料會太機械。
• physics 只加在外層細節，不要直接拿來修整個 body pose。
• close-up 前要先確定眼嘴表情、胸口陰影、頭髮遮擋都有獨立層。

尤其是裙襬：先做一個乾淨的 SwingX，再加 Spread，最後才加 frill physics。順序反過來會很難 debug，因為每一層都在替上一層掩蓋問題。

目前限制

這套分析目前仍有幾個限制：

• 數值都是 rendered pixels 推出的 proxy，不是真實 Cubism parameter。
• 全身影片後半有 camera crop，bbox 寬高會混到鏡頭移動。
• 左側參數面板的粉紅 slider handle 可以偵測，但還沒有 OCR row name，因此不能當 ground truth。
• 若能取得 .cmo3 或 runtime model，直接 probing 會比影片推論可靠。

下一步如果要把這件事做得更像工具，我會補三個模組：OCR 對應參數列、slider handle 時序追蹤、右側 deformation curve 對齊。到那一步，就能從「觀察影片」進到「半自動反推 motion recipe」。
